風向風速記録表示器 LM-WIND2
本製品は、風向風速計のリアルタイム表示器です。風向は16方位LEDによる直感的な表示、風速は平均風速・瞬間／最大瞬間風速をデジタル表示、現場の風の動きを把握できます。また、風速値に応じた警報出力やRS-232C／アナログ出力により、他機器との連携にも対応。さらに、SDカードへの記録機能を搭載し、データの蓄積・分析にも対応。現場の安全管理や風観測の効率化をサポートします。
特徴
- 風向(16方位)と平均風速／瞬間風速⇔最大瞬間風速の切替表示
- 風速単位m/s⇔ktの切替表示
- 風速に応じた警報出力および RS-232C 出力
- 風向・風速データを SDカードに記録
仕様
対応センサー
FTJ500・FTJ500CB・FTJ45・FTJ45CB・FT742・WindSonic3・ 05103Y・05103LY・03002LY・30-T・30-T-420 等
| 入力信号 | 風向・風速:DC 4〜20mA または 風速:AC 周波数／風向:ポテンショメータ |
|---|---|
| 測定範囲 | 風速:0〜50／60／70／75／100m/s （出荷時指定） 風向:0〜360°または 0〜540° |
| センサ供給電源 | DC24V±10% ・ 80mA 程度 |
| デジタル表示部 | 風速:LED(赤)3 桁(最小単位 0.1、文字高さ 15mm） 風向:16 方位 三角・四角形 LED(赤)2 点灯表示 |
| 風速表示 | 瞬間風速⇔最大瞬間風速（切替）、平均風速、m/s⇔kt（切替） |
| 風向表示 | 瞬間風向 |
| アナログ出力信号 | DC4〜20mA×4 出力(出力レンジに対して) |
| アナログ出力項目 | 瞬間風速・最大瞬間風速・平均風速・風向(0〜540°または 0〜360°) |
| シリアル出力信号 | RS232C |
| シリアル出力項目 | 瞬間風向・平均風向・瞬間風速・平均風速・最大瞬間風速 |
| 記録媒体 | SD カード |
| 記録データ | 毎分記録・CSV ファイル(1 日毎にファイルを作成) |
| 記録項目 | 瞬間風向・平均風向・瞬間風速・平均風速・最大瞬間風速 |
| 警報接点 | 無電圧メーク接点設定 接点容量:AC125V・0.5A／DC24V・1A |
| 警報機能設定方法 | 背面ディップスイッチにより風速しきい値任意設定 |
| 精度 | 風速6m/s 以下：±0.3m/s、風速6m/s 超：±5% 風向:±3°以下 |
| 電源電圧 | AC100〜240V±15% 50/60Hz または DC12V(DC11〜35V) |
| 消費電流 | 1A 以内(DC 電源にて) |
| 使用温度範囲 | -5〜+45°C(結露しないこと) |
| 寸法・重量 | 190H×190H×94D(mm) 2.5kg |
| 取付 | 卓上 |
| オプション | PC表示ソフト |
製品カタログPDFダウンロード

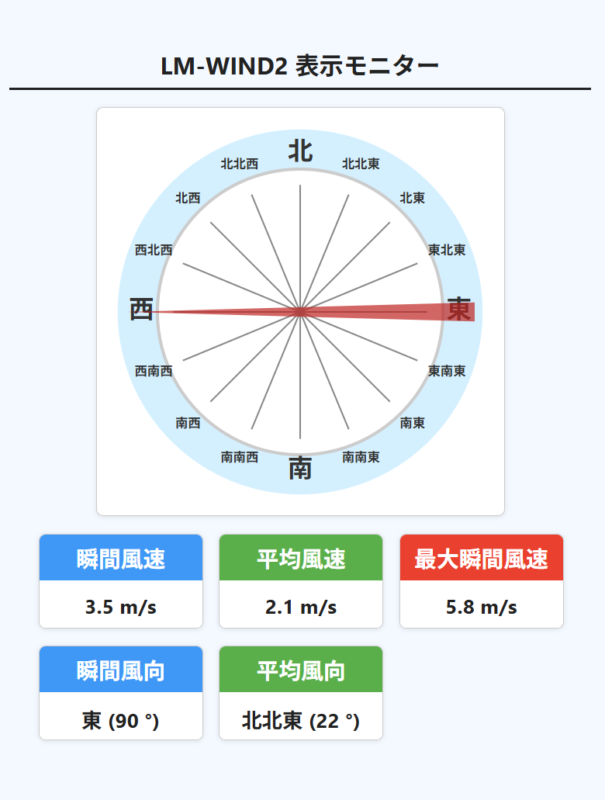

PC表示ソフト（オプション）画面例
※画面デザインは予告なく変更することがあります。
