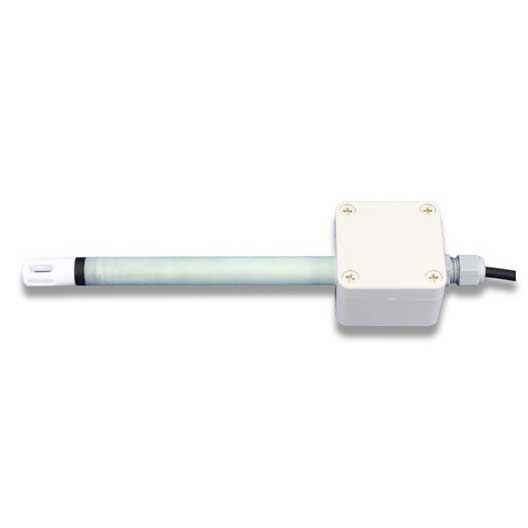

温湿度センサー FHTA50-3-BL
本製品は、温度および湿度を電流信号(4~20mA)で出力するセンサーです。センサー部と電気回路部が一体化されたシンプルな構造です。高湿度領域においても長期間にわたり安定した計測性能を発揮します。湿度センサー素子には互換性のあるTI-A型を採用しており、素子交換時の再調整が不要なため、メンテナンス性にも優れています。
特徴
- 温度・湿度を電流信号(4~20mA)で出力
- センサー部と電気回路部を直結したコンパクト設計
- 高湿度環境下でも安定動作
- 湿度センサー素子は交換可能
仕様(温湿度センサー FHTA50-3-BL)
素子 | 温度:Pt100Ω(JISクラスA) 湿度:高分子電気容量型TI-A-BH |
---|---|
出力 | 温度:-40~60℃/4~20mA(二線式) 湿度:0~100%RH/4~20mA(二線式) |
精度 (※25℃において) |
温度:±0.5℃ 湿度:±3%RH(10~90%RH)、±4%RH(2~10%RH、90~100%RH) ※高精度モデル±2%RH(10~90%RH)も製作可能(型式:FHTA50-2-BL) |
電源電圧 | DC9~25Vの電源2つ (1台の電源を共用する場合は電流計測器等を介した短絡電流が無いようご配慮ください) |
最大負荷抵抗 | 50×(電源電圧(V)-9)Ω以下 (例:電源電圧DC24Vの場合750Ω以下) |
センサープローブ長 | 150mm(樹脂製) |
キャップ | 焼結樹脂製フィルタキャップ |
使用環境 | 温度:-5~55℃、湿度:0~100%RH |
温度依存性 | ±0.03 ×|Tg(℃)-25|%RH (Tg:センサー部温度) |
長期安定性 | ≦ 1%RH/年 (常温常湿清浄環境の場合) |
出荷時指定 | ケーブル長:標準0.5m 例: FHTA50-3-BL - L0.5 型名 ケーブル長0.5m |
オプション(自然通風シェルター FP1810)
皿の枚数 | 10枚 |
---|---|
センサー取付け径 | φ5〜30 程度 |
寸法・重量 | φ130×270H(mm) ・ 約600g |
材質 | 耐候性プラスチック |
